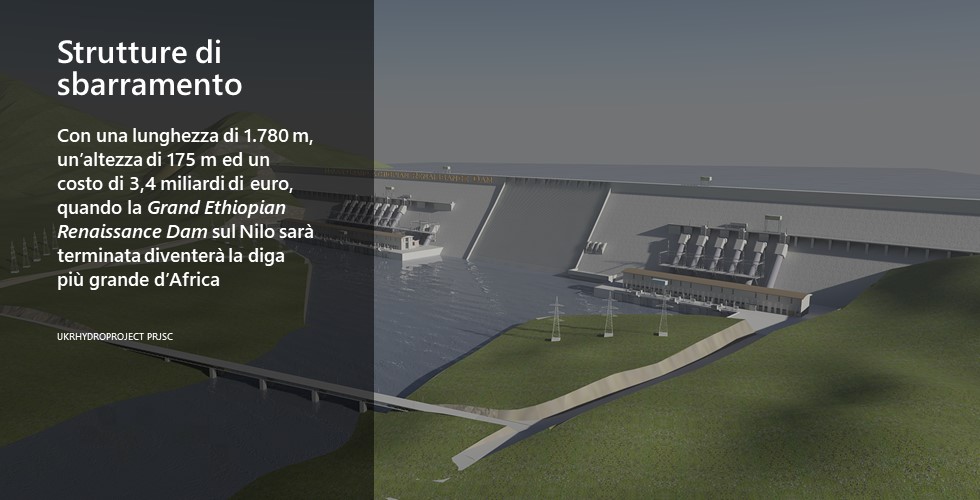

STRUTTURE DI SBARRAMENTO
Quando la Grand Ethiopian Renaissance Dam sul Nilo sarà terminata, con una lunghezza di 1.780 m, un’altezza di 175 m ed un costo di 3,4 miliardi di euro, sarà la diga più grande d’Africa
21.10.2018

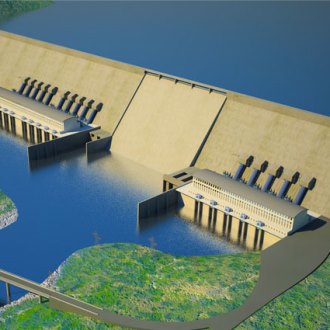

Image credit: UKRHYDROPROJECT PRJSC (premere sull’immagine per ingrandirla)

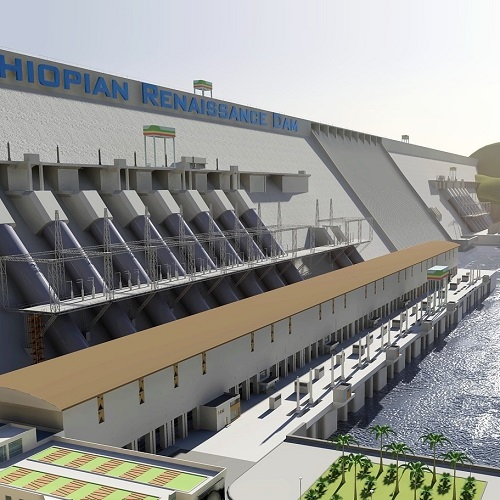

La Grand Ethiopian Renaissance Dam (GERD) rappresenta il futuro per la produzione energetica dell’Etiopia. I lavori di costruzione sono iniziati a fine 2010, e quando sarà terminata sarà la diga più grande d’Africa: con un costo di 3,377 miliardi di euro, la diga è lunga 1.780 m, alta 175 m, e con un bacino dal volume complessivo di 74.000 milioni di m3.
Il progetto, situato lungo il Nilo Azzurro a circa 700 km a Nord-Ovest della capitale Addis Abeba, nella regione di Benishangul – Gumaz, comprende una diga principale a gravità in calcestruzzo rullato e compattato, o RCC – Rolled Compacted Concrete (attualmente la più grande del mondo in RCC), e due centrali idroelettriche poste sulle due rive del fiume. La centrale in riva destra è dotata di 10 turbine Francis (con potenza di 375 MW ciascuna) e quella in riva sinistra di 6 turbine con una potenza installata complessiva di 6.000 MW e una produzione prevista di 15.000 GWh/anno.
Il progetto comprende anche uno sfioratore di superficie in calcestruzzo della capacità di 15.000 m3/s, una diga di sella lunga 4,8 km realizzata in rockfill del volume complessivo di 17 milioni di m3; una linea di trasmissione 400 kV che collega la sottostazione del Beles alla sottostazione da 500 kV ed altre opere accessorie (strade, ponti, ecc).
Con queste caratteristiche tecniche, GERD rappresenta oggi il principale progetto idroelettrico in corso nel Paese, e triplicherà l’energia attualmente consumata in Etiopia.
Image credit: Salini Impregilo S.p.A. (premere sull’immagine per ingrandirla)
Image credit: Salini Impregilo S.p.A. (premere sull’immagine per ingrandirla)
Image credit: Salini Impregilo S.p.A. (premere sull’immagine per ingrandirla)
I potenziali impatti del progetto sono stati valutati in un’apposita ESIA (Environmental and Social Impact Assessment) approvata dalle autorità competenti e gestiti mediante specifici piani di mitigazione e controllo. Inoltre, i tre paesi sui cui territori scorre il Nilo Azzurro (Etiopia, Sudan ed Egitto) stanno realizzando un ulteriore studio volto ad ottimizzare le operazioni di riempimento del bacino e la strategia di gestione dell’impianto, al fine di assicurare un’equa distribuzione dei benefici derivanti dal progetto.
PRINCIPALI DATI TECNICI DELL’IMPIANTO
DIGA PRINCIPALE
Altezza: 175 m
Lunghezza: 1.780 m
Scavo: 3.500.000 m3
Volume RCC: 10.500.000 m3
Volume bacino: 74 miliardi di m3
2 POWERHOUSE
N° 15 condotte forzate (Diametro: 8.5 m, Lunghezza: 180 m)
N° 4 condotte di deviazione (Diametro: 8 m, Lunghezza: 210 m)
Riva destra: n° 10 turbine Francis da 375 MW ciascuna
Riva sinistra: n° 6 turbine Francis da 375 MW ciascuna
POTENZA & ENERGIA
Potenza installata: 6.000 MW
Capacità produttiva: 15.000 GWh/anno
DIGA DI SELLA IN ROCKFILL
Altezza: 55 m
Lunghezza: 4.800 m
Volume RCC: 17.000.000 m3
PONTE
Lunghezza: 260 m
Larghezza: 10 m
N° campate: 6
Lmax campate: 72 m
Testo redatto su fonte Salini Impregilo S.p.A.
Images credit: UKRHYDROPROJECT PRJSC
© Copyright ADEPRON – Riproduzione riservata

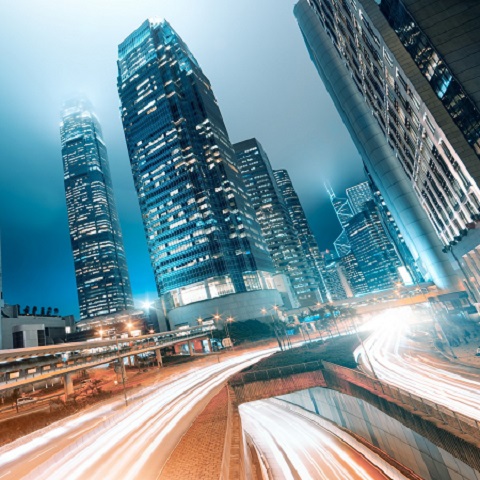

MOBILITÀ URBANA
Progetto U-MOVE: sviluppare, testare e implementare soluzioni di mobilità urbana per un trasporto intermodale senza soluzione di continuità e un migliore utilizzo del territorio urbano
05.10.2018
U-MOVE, Knowledge and Innovation Community in Urban Mobility, è un progetto che si propone di creare un ecosistema che consenta di sviluppare, testare e implementare soluzioni di mobilità urbana incentrate sull’utente, per un trasporto intermodale senza soluzione di continuità e un migliore utilizzo del territorio urbano. L’iniziativa, ambiziosa e unica nel suo genere, prevede la creazione di un Innovation Hub per il Sud Europa coordinato dal Politecnico di Torino.
Sono partner dell’iniziativa i principali player sia pubblici che privati del settore: Politecnico di Milano, Università degli Studi di Genova, Centre for Research and Technology Hellas – CERTH (Grecia), ENI, FCA-CRF, Ferrovie dello Stato Italiane, IVECO, Swarco Mizar, TIM. Il progetto prevede inoltre il coinvolgimento delle Regioni Piemonte e Liguria e delle Città di Torino, Genova e Trento.
L’hub si interfaccerà con gli altri nodi del progetto previsti nelle altre regioni europee: un consorzio di 50 partner pubblici e privati provenienti da Francia, Germania, Italia, Grecia, Spagna e Paesi Nordici che opereranno in sinergia per la raccolta e il coordinamento delle best practices sulla mobilità urbana rivolte al trasporto di persone e merci.
Ricerca, educazione e innovazione sono le parole chiave del progetto, che affronterà le principali sfide sociali legate alla mobilità di persone e beni nelle aree urbane. L’approccio si concentra sui bisogni dell’utente (cittadino, operatore, spedizioniere, trasportatore), proponendo soluzioni efficienti ed efficaci, ma allo stesso tempo sostenibili, attente al consumo di suolo, così come all’inclusione di tutte le categorie di utenti.
L’obiettivo finale della partnership sarà quello di contribuire alla crescita economica dell’Europa, conciliando le esigenze individuali del viaggiatore con quelle della società nel suo insieme. In questo contesto, un ruolo chiave è affidato alle città e alle regioni, che partecipano direttamente alla governance di U-MOVE, non limitando il proprio ruolo a quello di Living lab, ma partecipando direttamente al processo di innovazione e co-creazione.
Testo redatto su fonte Politecnico di Torino del 5 ottobre 2018
Per approfondimenti sul progetto U-MOVE: www.umove-kic.com
Images credit: Beboy/FOTOLIA.COM
© Copyright ADEPRON – Riproduzione riservata

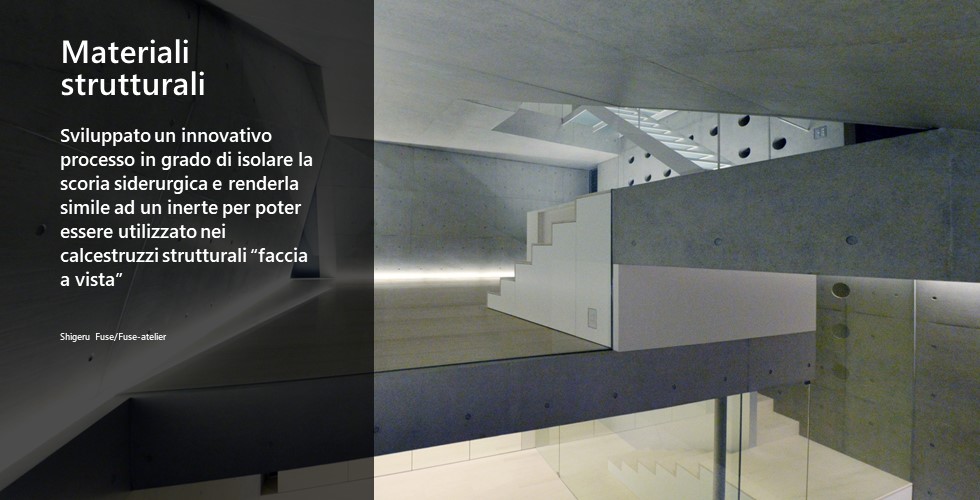

MATERIALI STRUTTURALI
Sviluppato un innovativo processo in grado di isolare la scoria siderurgica e renderla simile ad un inerte per poter essere utilizzato nei calcestruzzi strutturali “faccia a vista”
18.07.2018
Nell’ambito del recupero di scorie da siderurgia, la sinergia tra una start-up di Pordenone e tre Istituti del Consiglio Nazionale delle Ricerche (CNR) –
Istituto di Geologia Ambientale e Geoingegneria (IGAG), Istituto di Ricerca Sulle Acque (IRSA), Istituto di Struttura della Materia (ISM) – ha prodotto dei risultati molto importanti. Il processo industriale, descritto in un brevetto di proprietà dell’Azienda, ha avuto bisogno del contributo dei ricercatori CNR, sia per l’approfondimento di alcuni aspetti tecnici volti al miglioramento della tecnologia, sia per rendere il processo di stabilizzazione delle scorie utilizzabile nel pieno rispetto dei vincoli ambientali. I ricercatori hanno contribuito in maniera metodologica a valorizzare i processi industriali studiati.
|
|
Oggi il processo è in grado di isolare perfettamente la scoria e renderla simile ad un inerte in modo da poter essere utilizzata in grande quantità nei calcestruzzi, soprattutto in quelli strutturali faccia a vista. In tal modo potrà essere evitato l’utilizzo dell’inerte naturale che norma.
Si tratta di un settore di estremo interesse, dove le competenze sono talmente specifiche che difficilmente possono essere concentrate su un’unica professionalità, e proprio questa esigenza ha richiesto una fase di coordinamento delle attività tra i tre Istituti del CNR.
Le scorie, una volta rivestite da una miscela di cementi economici opportunamente studiati, risulta avere le caratteristiche tipiche di un inerte naturale e possiede quindi le proprietà per un loro corretto utilizzo nella preparazione di calcestruzzi strutturali. Il manufatto finale ha proprietà di resistenza meccanica comparabile a quella ottenibile con un calcestruzzo tradizionale e senza meccanismi di rilascio di acqua, rendendo i manufatti molto stabili alle escursioni termiche. Attualmente sono stati prodotti dei calcestruzzi strutturali faccia a vista con percentuali di sostituzione dell’inerte naturale del 50%, e comunque una sostituzione completa dell’inerte naturale per la porzione del fuso granulometrico superiore ai 4 mm. Si spera di poter arrivare ad una percentuale di scorie nei calcestruzzi strutturali del 70%-80% senza l’utilizzo di additivi chimici speciali.
Il processo messo a punto è molto importante perché vede la scoria non più come un problema per la tutela dell’ambiente, di cui bisogna farsi carico con un corretto smaltimento e rappresentando al tempo stesso un costo consistente nel sistema di produzione dell’acciaio. Al contrario, costituisce l’opportunità di considerare la scoria come una risorsa, in grado di preservare e conservare i siti di estrazione di ghiaia, sabbia e pietrisco che vengono continuamente depauperati, causando notevoli danni ambientali. Un danno evitabile in considerazione del fatto che la scoria rivestita ha un comportamento simile all’inerte naturale. Non più quindi un costo, ma un valore nel sistema edilizio che potrebbe essere utilizzato in grandi quantità, favorendo il processo industriale per realizzare una economia circolare di grande valore.
Testo redatto su fonte CNR del 10 luglio 2018

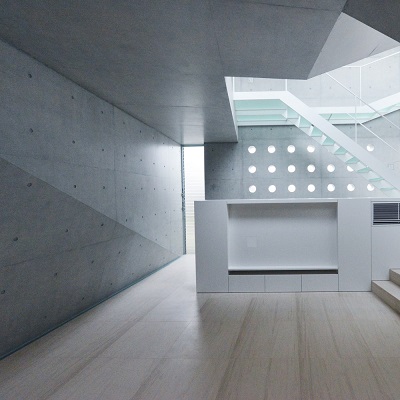

Images credit: Shigeru Fuse/Fuse-atelier e CNR
© Copyright ADEPRON – Riproduzione riservata
|
Inaugurato in Cina il ponte sul mare più lungo del mondo
23.10.2018 – Costato 20 miliardi di dollari e 9 anni per costruirlo, è stato inaugurato in Cina l’Hong Kong-Zhuhai-Macao Bridge (HZMB), il collegamento stradale ponte-tunnel sul mare più lungo del mondo. L’opera collega le 3 città di Hong Kong, Zhuhai e Macao, consentendo di ridurre il tempo di percorrenza in auto del 75%. La struttura, a 6 corsie, è lunga complessivamente 55 km, ed è formata da 3 tratti: Hong Kong Link Road (12 km), Main Bridge (29,6 km) e Zhuhai Link Road (13,4 km). È costituita da ponti su piloni e da un tunnel sottomarino di 6 km che collega 2 isole artificiali, oltre alle ulteriori infrastrutture accessorie di completamento. Nello sviluppo del Main Bridge sono stati realizzati anche 3 ponti strallati per consentire il passaggio delle navi.
Image credit: Visual China Group/Getty Images |

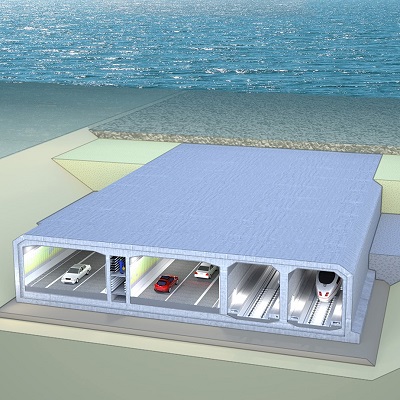

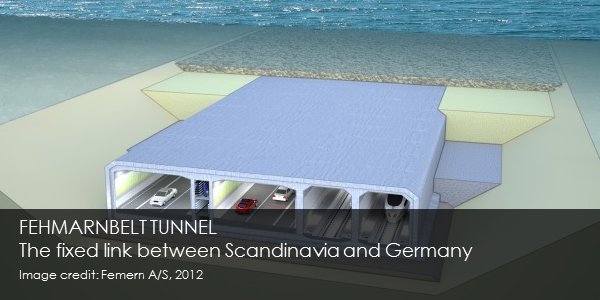

Il Fehmarnbelt Fixed Link sarà un tunnel da record
